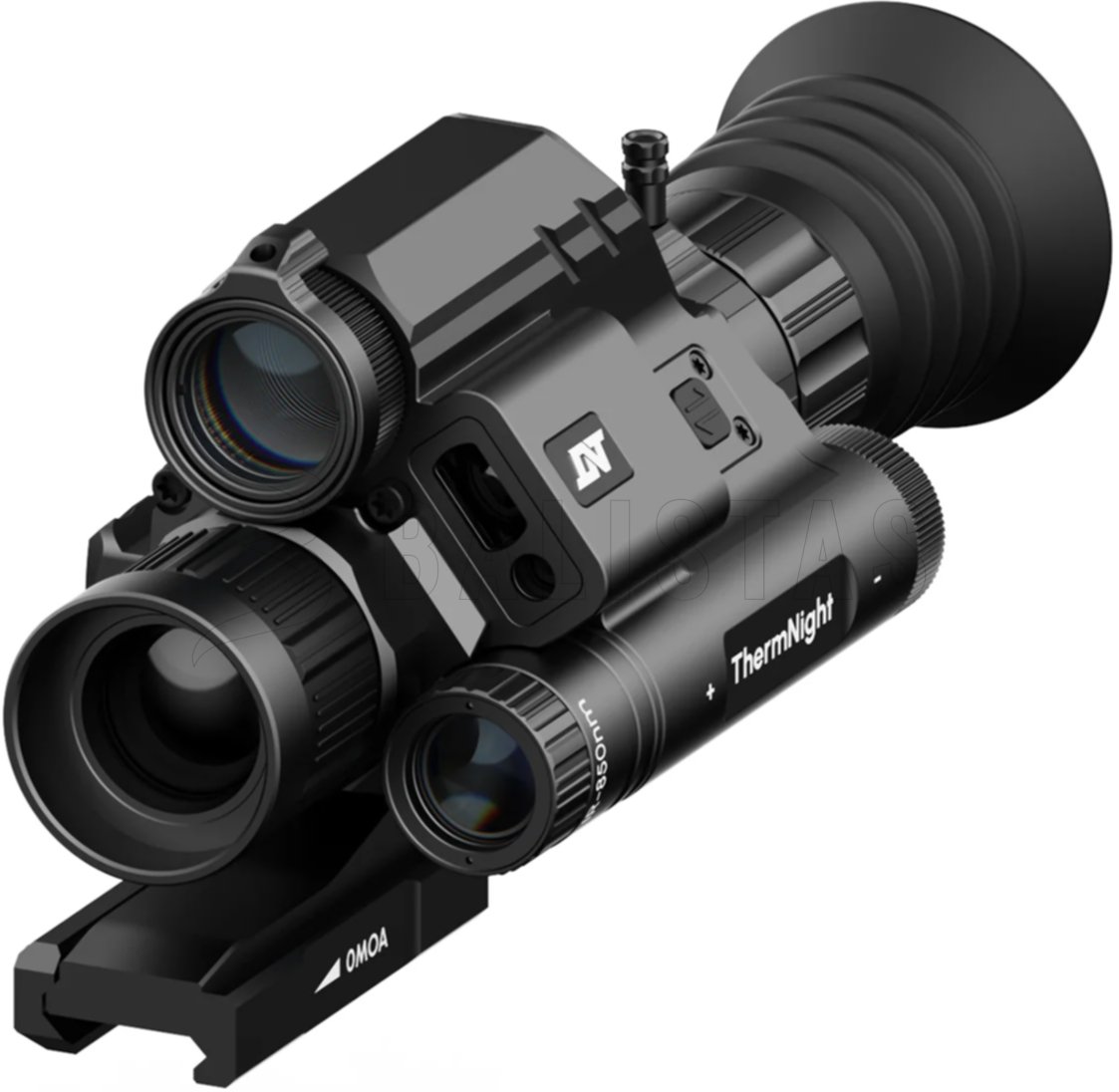

Multispektrálny zameriavač DNT Optics ThermNight TNC635R

DNT Optics ThermNight TNC635R je špičkový multispektrálny zameriavač kombinujúci termovíziu s digitálnym denným a nočným videním. Oba obrazové systémy dopĺňa integrovaný laserový diaľkomer a balistická kalkulačka DNT Ballistic Engine. Strelec tak môže jediným prístrojom vyhľadať cieľ podľa jeho tepelnej stopy, detailne ho identifikovať prostredníctvom digitálneho obrazu, zmerať vzdialenosť a následne vypočítať potrebnú balistickú korekciu.

Termovízny kanál pracuje nezávisle od okolitého svetla a uľahčuje rýchlu detekciu zveri v tme, členitom teréne alebo proti zložitému pozadiu. Digitálny kanál so senzorom Sony STARVIS 2 naopak poskytuje podrobnejší obraz prostredia a pomáha s presnou identifikáciou cieľa. Medzi oboma kanálmi je možné rýchlo prepínať samostatným tlačidlom alebo ich sledovať súčasne pomocou funkcie Picture-in-Picture.

Funkcie a vlastnosti

Základom termovízneho kanála je vysoko citlivý nechladený VOx mikrobolometer s rozlíšením 640x512 px, veľkosťou pixelu 12 μm a tepelnou citlivosťou NETD ≤18 mK. Vďaka tomu dokáže rozlíšiť aj malé teplotné rozdiely medzi cieľom a okolím. Obnovovacia frekvencia 50 Hz zaisťuje plynulé zobrazenie pohybujúcej sa zveri bez trhania obrazu.

Termovízny objektív s ohniskovou vzdialenosťou 35 mm ponúka základné zväčšenie 1,5× a celkový rozsah až 6×. V spojení so širokým zorným poľom 12,52° × 10,02° umožňuje rýchlo prehľadávať rozsiahly priestor, ale zároveň poskytuje dostatočné zväčšenie na presnejšie pozorovanie vzdialeného cieľa.

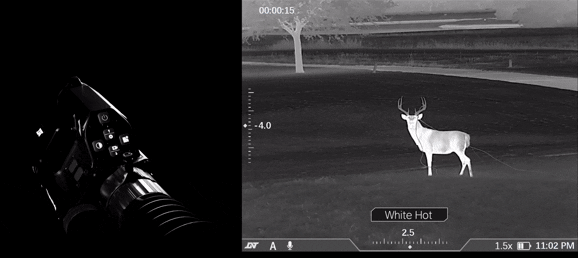

Termálny obraz možno prispôsobiť pomocou paliet White Hot, Black Hot, Red Hot a Iron Hot. K dispozícii sú tiež obrazové profily Natural, Enhanced a Highlight, nastaviteľné úrovne kontrastu a jasu a funkcia sledovania najteplejšieho bodu Hotspot Tracking. Používateľ si tak môže zvoliť zobrazenie zodpovedajúce aktuálnym podmienkam, vzdialenosti cieľa aj charakteru pozorovaného prostredia.

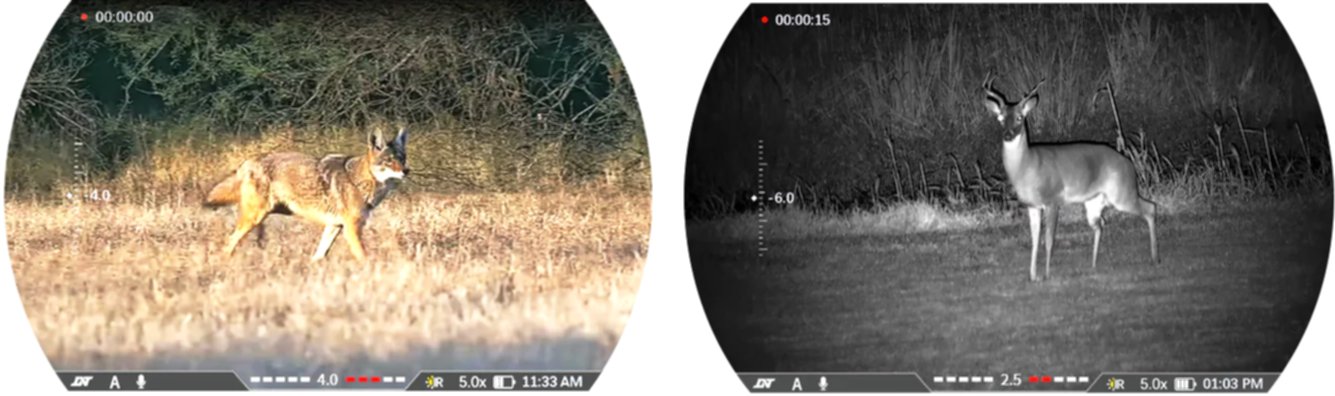

Digitálny kanál využíva vysoko citlivý Sony STARVIS 2 CMOS senzor s rozlíšením 1920×1080 px a obnovovacou frekvenciou 60 Hz. V kombinácii s optikou z ED skla a pokročilým spracovaním obrazu poskytuje čistý a podrobný obraz počas dňa aj pri veľmi nízkej úrovni okolitého osvetlenia. Digitálny obraz možno prepínať medzi prirodzeným režimom Natural a režimom so zvýraznenými farbami.

Digitálny denný a nočný kanál ponúka základné zväčšenie 5× a celkový rozsah 5–20×. Zväčšenie sa ovláda prstencem okolo okulára podobne ako pri bežnom optickom puškohľade. Odnímateľná páčka umožňuje rýchlu zmenu zväčšenia aj v rukaviciach alebo za tmy.

Výsledný obraz oboch kanálov sa zobrazuje na jemnom Micro-OLED displeji s rozlíšením 1920×1080 px a obnovovacou frekvenciou 60 Hz. Displej tak zachováva vysokú úroveň detailov digitálneho kanála a súčasne umožňuje plynule sledovať termálny obraz. Očný reliéf 65 mm poskytuje pohodlnejšiu polohu hlavy a dostatočný odstup oka od zameriavača aj pri použití na výkonnejších rážach.

Termovízia a nočné videnie súčasne

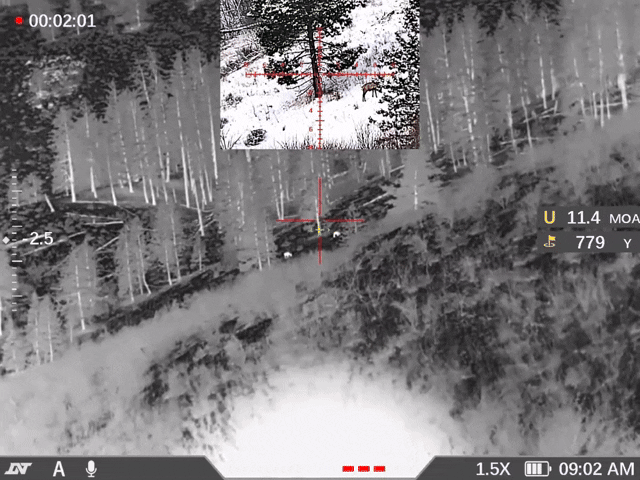

Funkcia Picture-in-Picture umožňuje zobraziť oba obrazové kanály súčasne. Hlavný obraz môže tvoriť termovízia a pomocné okno digitálne nočné videnie, prípadne možno ich pozície jediným stlačením prehodiť. Termálny kanál tak možno využiť na rýchlu detekciu tepelnej stopy a digitálny obraz na presnejšiu identifikáciu cieľa, bez nutnosti prechádzať do menu alebo meniť zariadenie.

Polohu pomocného okna možno nastaviť vľavo, uprostred alebo vpravo. Zámerná osnova a vypočítaný balistický bod môžu byť zobrazené aj v okne Picture-in-Picture, takže je možné presne mieriť aj pri súčasnom sledovaní oboch obrazových kanálov.

Funkcia Thermal Zoom Lock umožňuje uzamknúť zväčšenie termovízneho kanála. Strelec potom môže meniť zväčšenie digitálneho obrazu bez toho, aby sa súčasne menila mierka termálneho obrazu v hlavnom zobrazení alebo pomocnom okne. Cieľ tak zostáva v termovízii ľahko dohľadateľný aj počas detailného približovania digitálneho kanála.

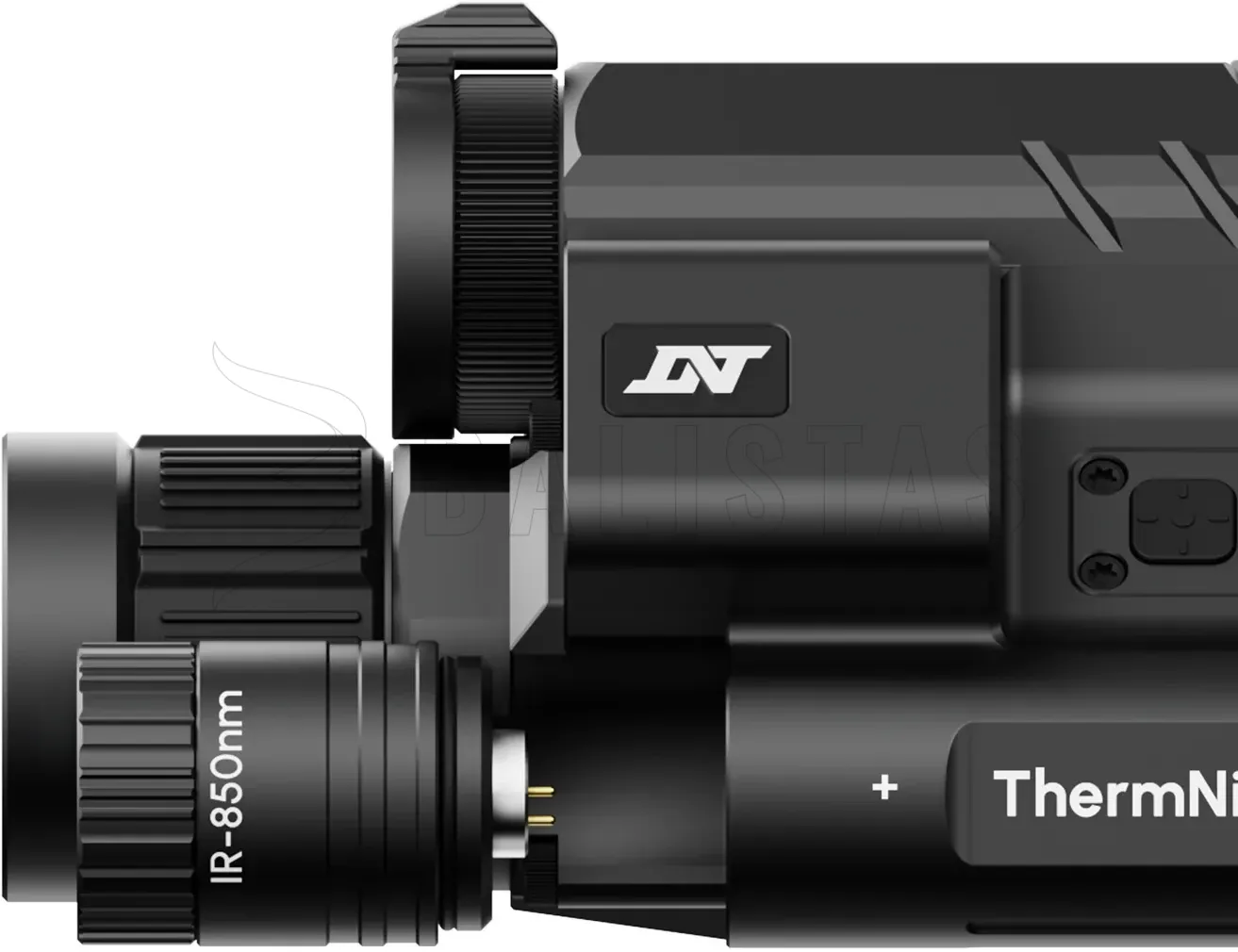

Odnímateľný IR prísvit

Na použitie digitálneho kanála v absolútnej tme je zameriavač vybavený odnímateľným infračerveným prísvitom s vlnovou dĺžkou 850 nm. Intenzitu možno regulovať v niekoľkých úrovniach alebo použiť automatický režim. Modul možno v prípade potreby nahradiť voliteľnou 940nm variantou, ktorá ponúka menej nápadnú prevádzku pri nočnom love.

Pri dlhšom používaní vysokého výkonu prísvit automaticky zníži intenzitu, aby nedošlo k jeho prehriatiu. Po dlhšej dobe nepretržitej prevádzky sa môže automaticky vypnúť. Túto ochrannú funkciu je vhodné zohľadniť pri dlhodobom pozorovaní z jedného miesta.

Laserový diaľkomer

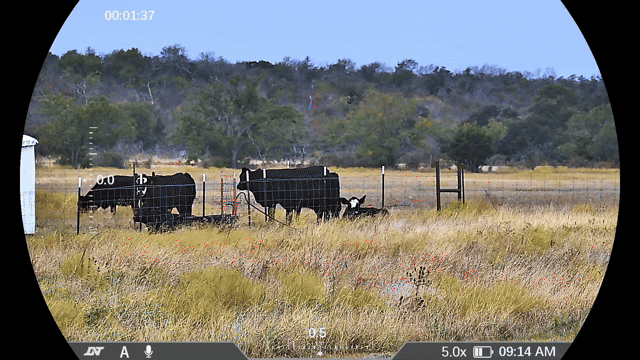

Integrovaný laserový diaľkomer s meracím rozsahom 5–1100 m umožňuje zistiť vzdialenosť cieľa bez použitia samostatného zariadenia alebo zmeny streleckej pozície. Naměřená hodnota sa zobrazí priamo v zornom poli zameriavača a môže byť okamžite použitá balistickou kalkulačkou.

Diaľkomer podporuje jednotlivé, priebežné a časované meranie. Jednorazový režim je vhodný pre statické ciele, zatiaľ čo priebežné meranie aktualizuje vzdialenosť v reálnom čase pri pohybe cieľa alebo strelca. Časovaný režim vykonáva meranie po vopred zvolenú dobu a následne sa automaticky ukončí.

DNT Ballistic Engine

Na diaľkomer nadväzuje integrovaná balistická kalkulačka DNT Ballistic Engine. Po zadaní potrebných údajov o zbrani a strelive vypočíta korekciu podľa nameranej vzdialenosti a uhla streľby. Prístroj je vybavený trojosovým gyroskopom, ktorý pomáha zohľadniť náklon a uhol zbrane.

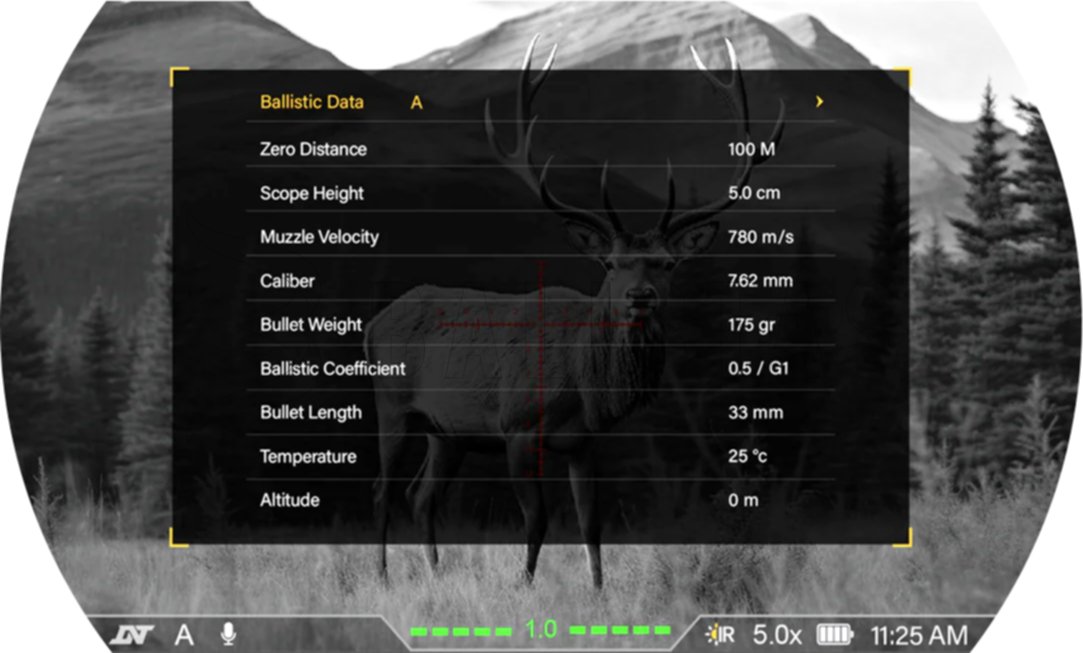

Do balistického profilu možno zadať napríklad nástrelnú vzdialenosť, výšku zameriavača nad hlavňou, úsťovú rýchlosť, ráž, hmotnosť a dĺžku strely, balistický koeficient, teplotu a nadmorskú výšku. Profily možno nastavovať priamo v zameriavači alebo pohodlnejšie v mobilnej aplikácii DNT.

K dispozícii sú dve metódy zobrazenia výsledku. V režime Holdover zostáva hlavná zámerná osnova na pôvodnom mieste a v obraze sa zobrazí samostatný korekčný bod. V režime Dial-In sa hlavný zámerný bod elektronicky presunie podľa vypočítanej korekcie. Opakovaným stlačením tlačidla možno osnovu vrátiť na pôvodný nástrel.

Balistická korekcia funguje aj pri súčasnom zobrazení termovízie a digitálneho kanála. Po správnom nastrelení oboch obrazových systémov sa vypočítaný bod mierenia zhodne premietne do hlavného obrazu aj pomocného okna.

Zámerné osnovy a nastrelenie

ThermNight ponúka 8 typov zámerných osnov v 5 farbách pre digitálny aj termovízny kanál. Výber zahŕňa osnovy pracujúce v prvej aj druhej ohniskovej rovine, takže si strelec môže zobrazenie prispôsobiť spôsobu streľby a používaneému zväčšeniu.

Funkcia One-Shot Zero uľahčuje nastrelenie oboch obrazových kanálov. Po výstrele možno obraz zmraziť a elektronicky presunúť osnovu na miesto skutočného zásahu.

Nahrávanie videa a RAV

Zameriavač umožňuje pořizovať videozáznamy so zvukom v rozlíšení 1800×1080 px. Záznamy sa ukladajú do vstavanej pamäte s kapacitou 64 GB, takže nie je nutné dokupovať pamäťovú kartu. Vstavaný mikrofón možno podľa potreby zapnúť alebo vypnúť.

Popri bežnom nahrávaní ponúka ThermNight aj slučkový záznam a funkciu RAV – Recoil Activated Recording. V automatickom režime zameriavač rozpozná spätný ráz a zachytí záznam dôležitého okamihu okolo výstrelu.

Wi-Fi a mobilná aplikácia DNT

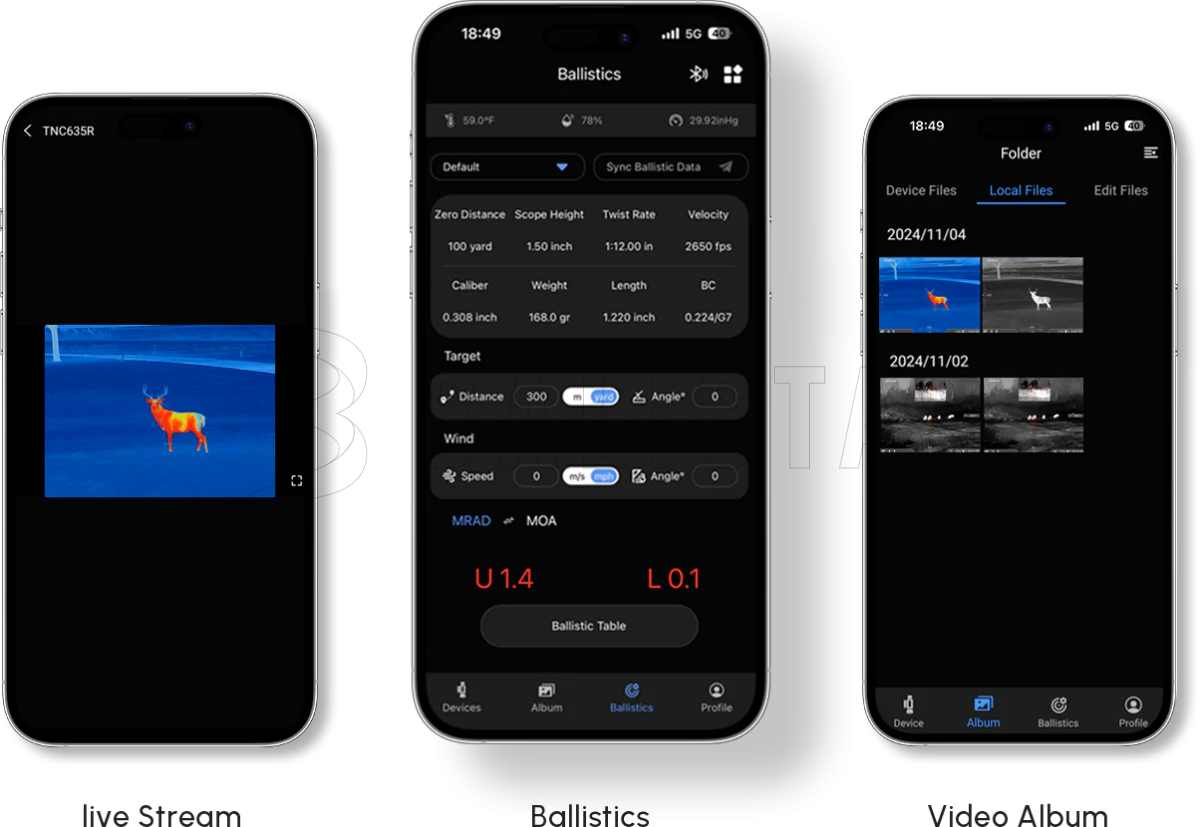

Pomocou integrovaného Wi-Fi možno zameriavač prepojiť s mobilnou aplikáciou DNT pre zariadenia so systémami Android a iOS. Aplikácia umožňuje sledovať živý obraz zo zameriavača, spravovať uložené záznamy, nastavovať balistické profily a prenášať ich do zariadenia.

AutoWake a intuitívne ovládanie

Funkcia AutoWake využíva integrovaný senzor na rozpoznanie, či strelec práve sleduje obraz v okulári. Keď používateľ oddiali hlavu, zariadenie automaticky prejde do úsporného režimu. Po návrate do streleckej pozície sa znovu prebudí, čo pomáha predĺžiť výdrž batérie a zároveň zachováva rýchlu pripravenosť na použitie.

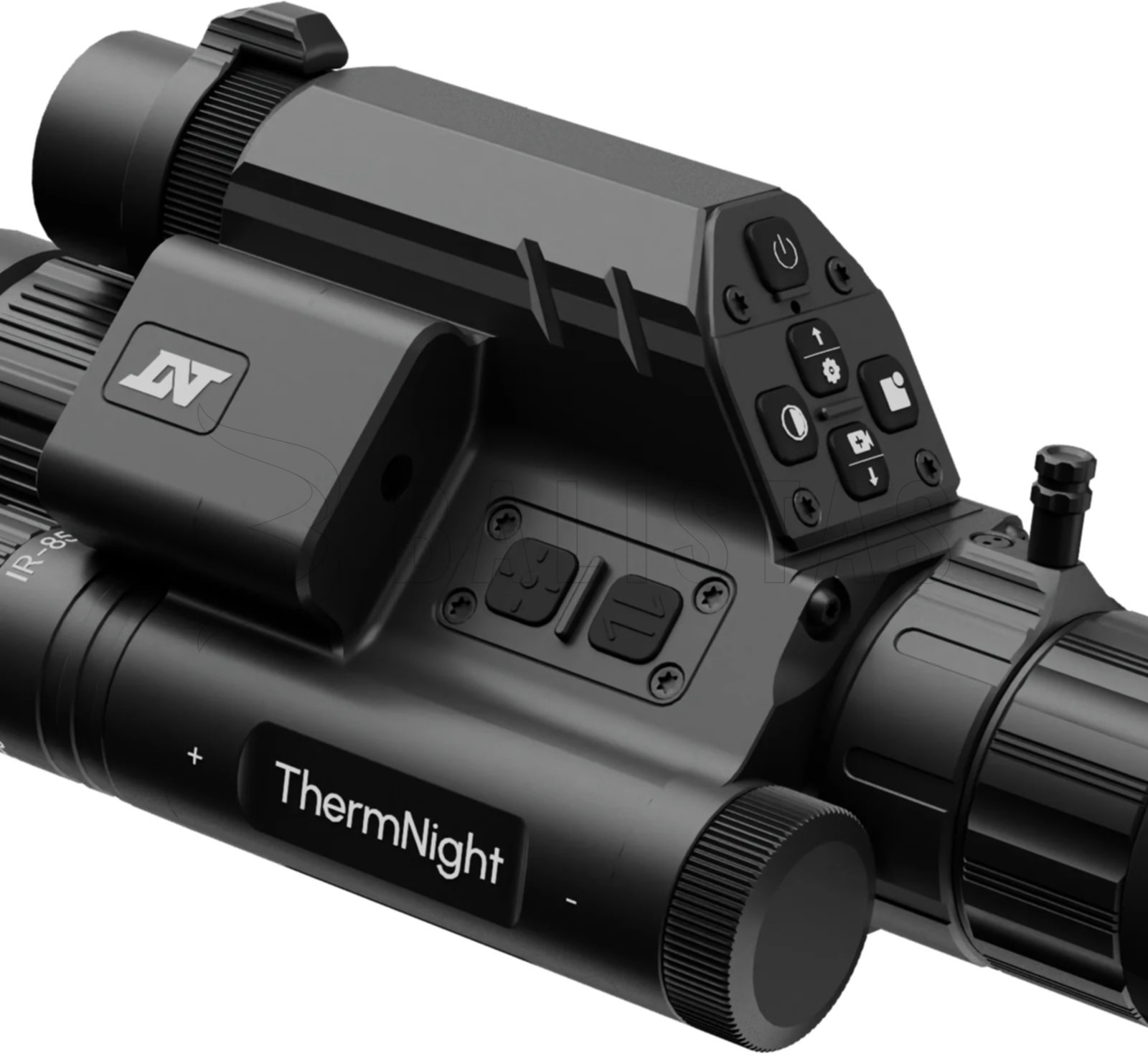

Najdôležitejšie funkcie majú vlastné fyzické tlačidlá. Samostatne možno ovládať prepínanie termovízneho a digitálneho kanála, diaľkomer, nahrávanie, obrazové režimy a Picture-in-Picture. Zväčšenie sa nastavuje prstencem okolo okulára, takže nie je nutné pri bežnej práci prechádzať ponukou na displeji.

Odolná a kompaktná konštrukcia

Napriek kombinácii dvoch pokročilých obrazových kanálov, diaľkomera, IR prísvitu a balistickej kalkulačky váži samotný zameriavač len 724 g a jeho rozmery sú 232 × 82 × 78 mm. Konštrukcia so stupňom krytia IP67 je chránená proti prachu, dažďu a krátkodobému ponoreniu do vody.

Odolnosť proti spätnému rázu dosahuje 800 G a výrobca uvádza kompatibilitu až s rážou .50 BMG. Prevádzkový rozsah −20 až +50 °C umožňuje nasadenie pri zimných mrazoch aj vysokých letných teplotách.

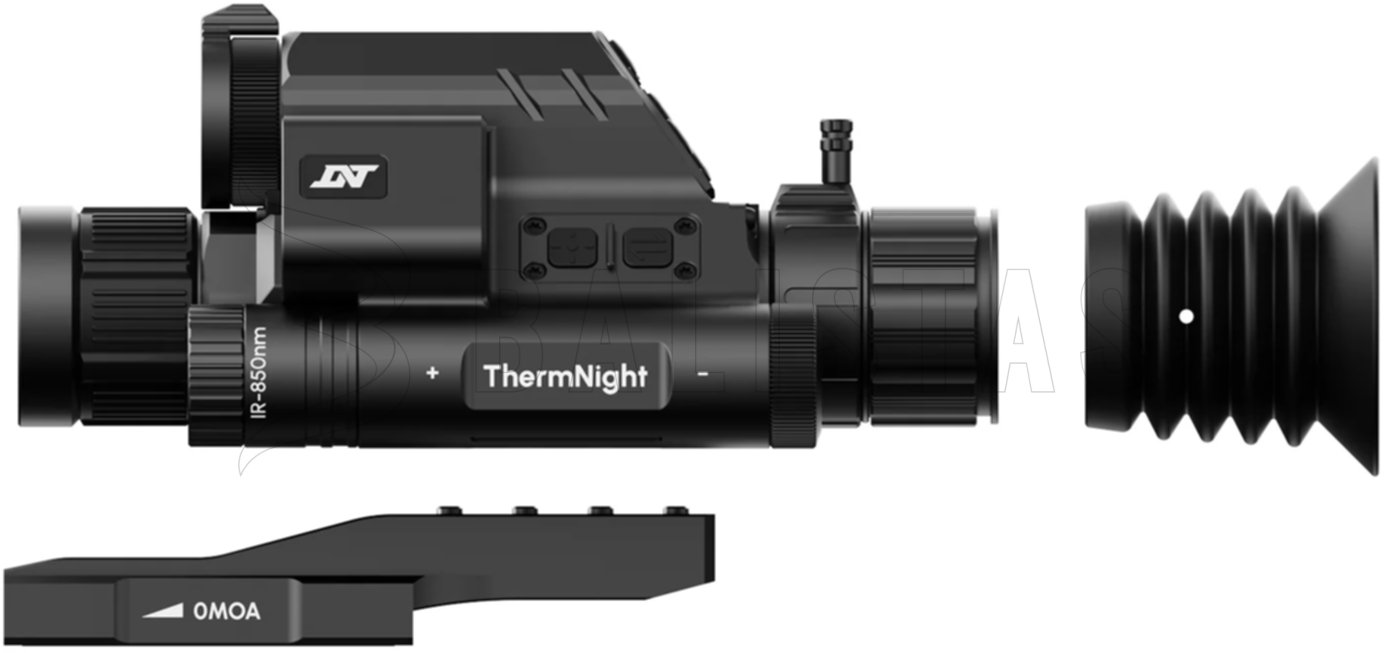

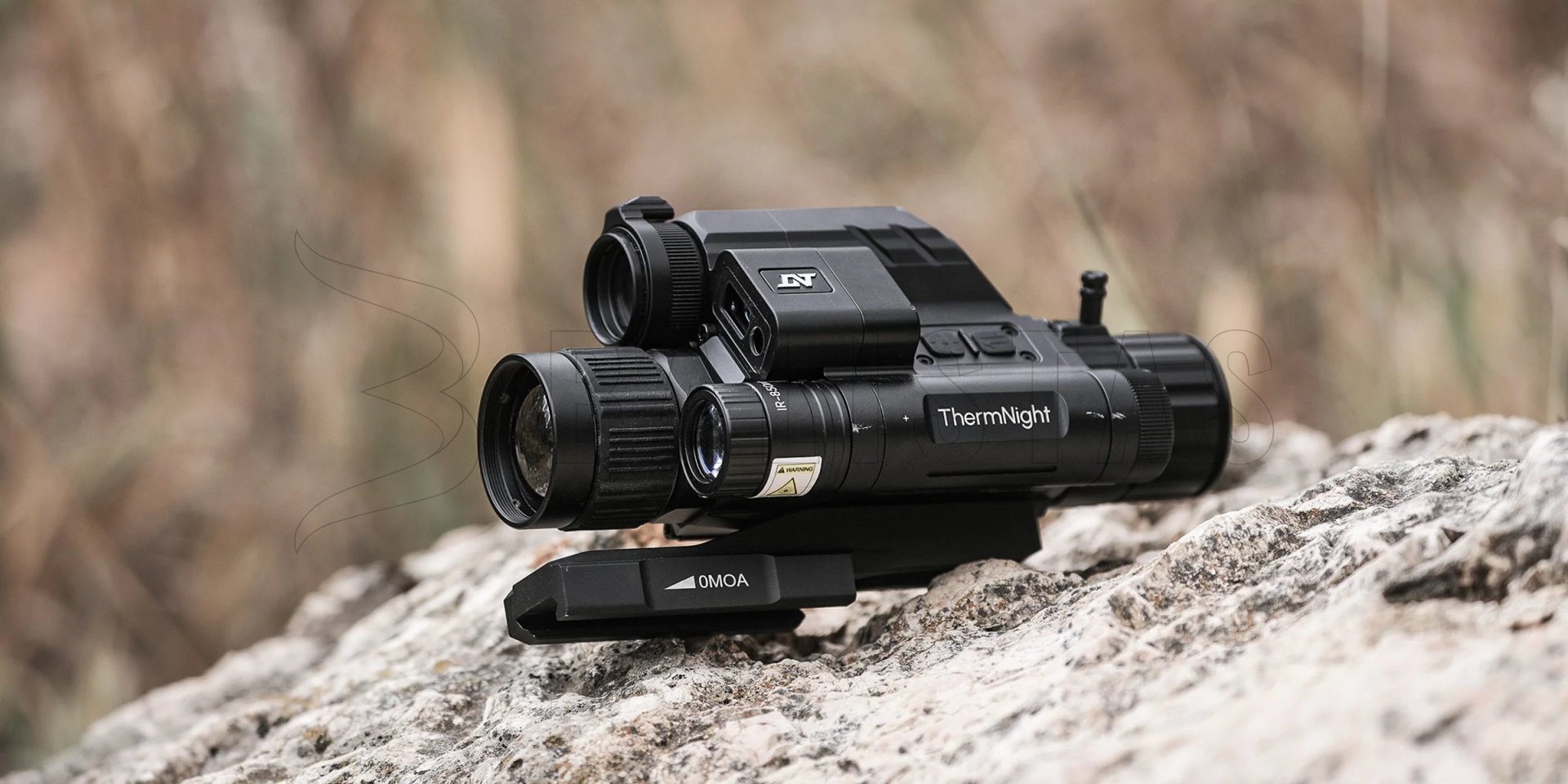

Súčasťou zadanej konfigurácie sú dve montáže na Picatinny lištu. Krátka montáž PMS 0 MOA je vhodná na štandardnú inštaláciu, zatiaľ čo dlhá montáž PM20L 20 MOA poskytuje náklon využiteľný pri streľbe na dlhšie vzdialenosti.

Napájanie

Zdrojom energie je jedna vymeniteľná Li-ion batéria typu 21700 (nie je súčasťou balenia), ktorá poskytuje až 5,5 hodiny prevádzky.

Zameriavač možno prevádzkovať aj z externého 5V zdroja prostredníctvom konektora USB-C. Pri dlhšom pozorovaní z pevného stanovišťa je tak možné využiť vhodnú powerbanku a šetriť kapacitu vloženej batérie. Batériu 21700 a kompatibilnú nabíjačku je nutné zakúpiť samostatne.
